Een nieuwe groepenkast, voorbereid op drie fasen
Een groepenkast vervangen vraagt om meer dan het monteren van nieuwe onderdelen. De installatie moet passen bij het stroomgebruik van vandaag én de plannen voor morgen. Rob, de gecertificeerde elektricien van RD Elektriciens Ede, verving bestaande groepenkasten en bereidde de nieuwe uitvoeringen voor op een driefasenaansluiting. Daarbij besteedde hij aandacht aan de bedrading, de aardlekbeveiliging en de verdeling van grote stroomverbruikers.
De aanleiding: vernieuwen en vooruitdenken
De bewoners wilden overstappen op een driefasenaansluiting. Volgens Rob voldeden de bestaande groepenkasten niet meer aan de voor deze situatie relevante eisen van NEN 1010. Vervanging bood de mogelijkheid om de inrichting van de installatie opnieuw te bekijken en meteen rekening te houden met de gewenste aansluiting.

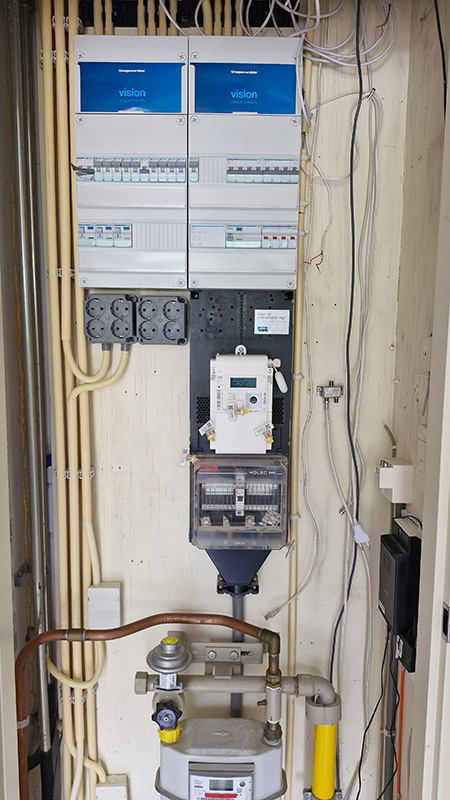

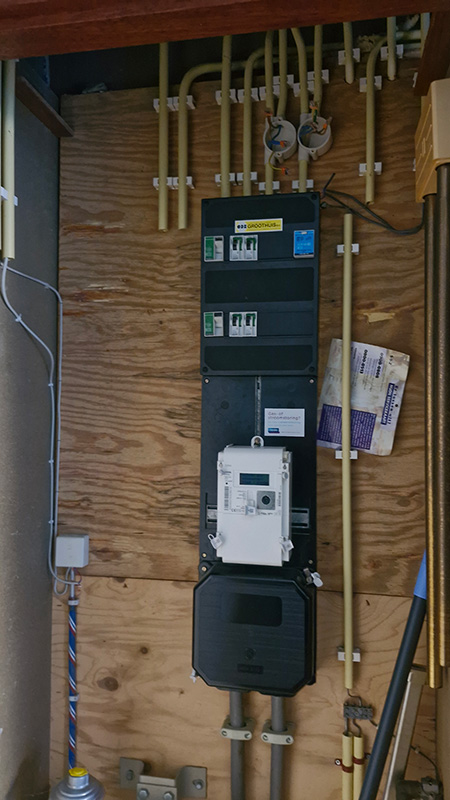

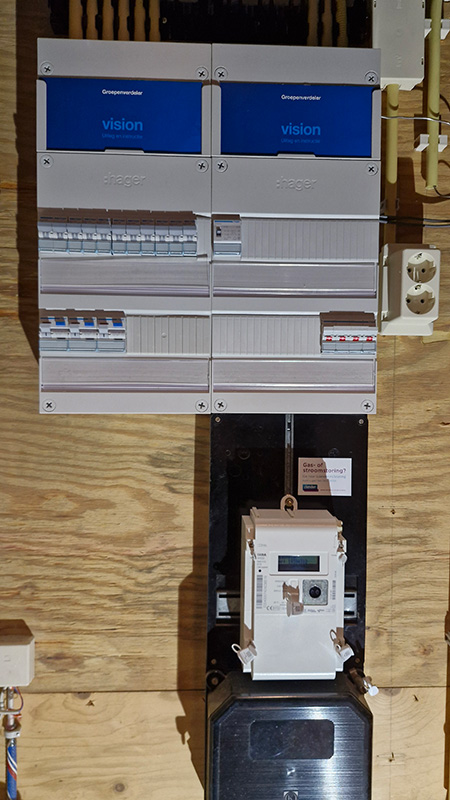

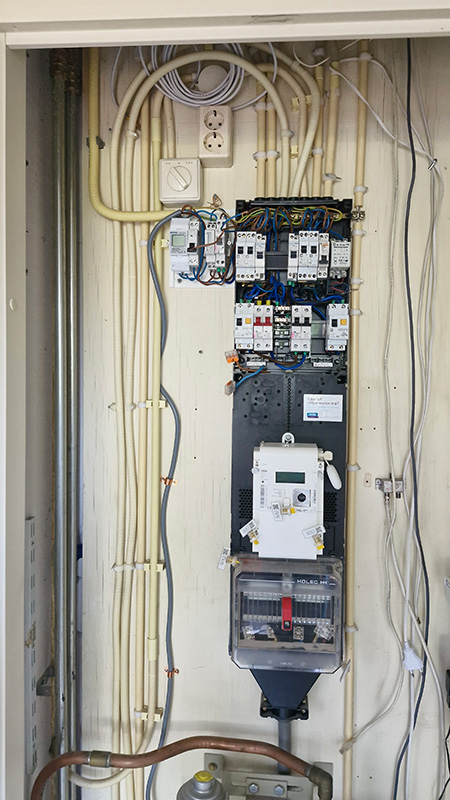

De foto’s van vóór en na de werkzaamheden laten de verandering duidelijk zien. De nieuwe groepenkasten hebben gesloten afdekkingen en een nieuwe indeling. Een belangrijk deel van het werk bevindt zich echter achter die afdekkingen: de verbindingen, beveiligingen en verdeling van de aangesloten groepen.
Bij deze werkzaamheden keek Rob daarom ook naar het toekomstige gebruik. Hoe worden de groepen straks aangesloten? Welke apparaten vragen veel vermogen? En hoe kan hun belasting over de drie fasen worden verdeeld?
Wat betekent een driefasenaansluiting?
Bij een eenfaseaansluiting komt de elektriciteit via één fase de woning binnen. Een driefasenaansluiting beschikt over drie fasen. Daardoor kunnen verschillende groepen en hun aangesloten apparaten over die fasen worden verdeeld.
Dat kan relevant zijn wanneer een woning meerdere apparaten met een hoog elektrisch vermogen heeft. Denk aan elektrisch koken, een laadpunt voor een auto of een warmtepomp. Welke aansluiting nodig is, hangt af van de apparaten, hun vermogen en de mate waarin ze gelijktijdig worden gebruikt.
Een driefasenaansluiting maakt niet automatisch ieder apparaat krachtiger. Ook betekent drie fasen niet dat elke bestaande groep meer stroom mag leveren. De beveiliging, bedrading en aansluitvoorwaarden blijven bepalend voor wat mogelijk is.
Rob heeft de nieuwe groepenkasten voorbereid op drie fasen. De daadwerkelijke wijziging van de netaansluiting is een afzonderlijke stap waarvoor de netbeheerder verantwoordelijk is.
Grote stroomverbruikers zorgvuldig verdelen
Bij de indeling hield Rob rekening met de verdeling van de grote stroomverbruikers over de drie fasen. Dat is een belangrijk onderdeel van een doordacht ontwerp.
Wanneer meerdere zware apparaten tegelijkertijd worden gebruikt, telt hun gezamenlijke belasting mee. Zijn hun groepen allemaal op dezelfde fase aangesloten? Dan kan die fase relatief zwaar worden belast, terwijl op de andere fasen nog capaciteit beschikbaar is. Een passende verdeling helpt om de beschikbare aansluiting beter te benutten.
Daarbij gaat het om meer dan het aantal groepen per fase. Een groep voor verlichting kan een heel andere belasting hebben dan een groep voor een krachtig elektrisch apparaat. Het verwachte gebruik speelt daarom een belangrijke rol.
Dat is waar Robs vakkennis het verschil maakt: de indeling afstemmen op de installatie en de wensen van de bewoners.
Drie aardlekschakelaars: bescherming en indeling
Rob heeft de nieuwe groepenkasten voorzien van drie aardlekschakelaars. Die vervullen een andere functie dan de verdeling van het stroomgebruik.
Een aardlekschakelaar schakelt de aangesloten stroomkring uit wanneer hij een lekstroom boven zijn aanspreekwaarde detecteert. Daarmee levert hij een belangrijke bijdrage aan de bescherming tegen elektrische schokken. De installatieautomaten verzorgen de beveiliging tegen overbelasting en kortsluiting.
De aardlekschakelaars verdelen het vermogen niet zelf over de fasen. Die verdeling ontstaat door de manier waarop de groepen worden aangesloten. Aardlekbeveiliging en faseverdeling moeten daarom in samenhang worden ontworpen, maar blijven verschillende functies. Een zorgvuldig opgebouwde groepenkast vraagt dus om passende beveiligingen én een doordachte aansluiting van de groepen.
Interne bedrading van 6 mm²
Rob heeft aangegeven dat de nieuwe kasten intern zijn bedraad met geleiders van 6 mm². Dit getal beschrijft de doorsnede van de geleider.
De interne bedrading verbindt de onderdelen van de groepenkast. Die verbindingen moeten passen bij de stroom die erdoor kan lopen en bij de gebruikte componenten. Ook de uitvoering en de voorschriften van de fabrikant spelen een rol.
Een draaddoorsnede van 6 mm² is geen algemene regel voor iedere groepenkast. Evenmin betekent deze keuze dat alle bedrading in de woning is vervangen door 6 mm². Het gaat hier om de interne bedrading van de nieuwe kasten.
Juist zulke details laten zien waarom een groepenkast als geheel moet worden beoordeeld. Onderdelen en verbindingen moeten samen een passende installatie vormen.
Werken volgens NEN 1010
NEN 1010 is de norm voor elektrische laagspanningsinstallaties. Zij heeft ook betrekking op wijzigingen en uitbreidingen en wordt gebruikt bij controles en inspecties bij oplevering. Rob geeft aan dat de nieuwe uitvoering aan NEN 1010 voldoet. Dat betreft zijn technische beoordeling van het uitgevoerde werk.
Voor bewoners is vooral van belang dat de installatie past bij de aansluiting, de beveiligingen en het beoogde gebruik. Een nieuwe behuizing alleen is daarvoor onvoldoende. De kwaliteit zit ook in de aansluitingen, de interne bedrading en de manier waarop de verschillende onderdelen samenwerken.
Persoonlijk advies van Rob in de eigen regio
Wilt u elektrisch gaan koken, een laadpunt plaatsen of uw installatie uitbreiden? Dan is het verstandig om de groepenkast in die plannen mee te nemen. Soms is uitbreiding mogelijk; soms is vervanging de passende oplossing.
Bij RD Elektriciens Ede kunt u terecht voor het vervangen en uitbreiden van groepenkasten en andere elektrotechnische werkzaamheden. Het bedrijf werkt in de eigen regio, waaronder Ede, Bennekom, Veenendaal en Wageningen.
Rob kijkt naar uw bestaande situatie en de aanpassingen die u wilt laten uitvoeren. De voorbereiding op een driefasenaansluiting laat zien hoe belangrijk het is om daarbij ook vooruit te denken. Een keuze voor nieuwe apparatuur begint immers bij een installatie die daarop is afgestemd.
Wilt u weten of uw groepenkast geschikt is voor uw plannen? Bel Rob op 06-42762304 of maak een afspraak via de website van RD Elektriciens Ede.
